一、介绍

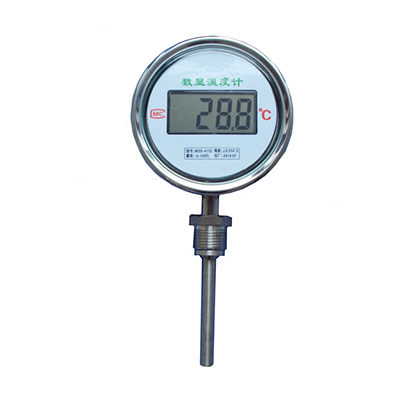

数字双金属温度计是一种测量中低温度的现场检测仪表。数字双金属温度计可以直接测量各种生产过程中的-50℃～+200℃范围内液体、蒸汽和气体介质温度。
数字式双金属温度计表头采用高精度、超低功耗集成电路和宽温型液晶显示器，内置高能量电池连续工作≥2年无需敷设供电电缆，是一种精度高、稳定性好、适用性极强的新型现场温度显示仪。是传统现场指针双金属温度计的理想替代产品。
二、工作原理
双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出热电势所应的温度值。
三、主要技术参数
1、产品执行标准：JB/T 8803-2015
2、标度盘公称直径：100
3、测量范围 ：-50~+200℃
4、精度等级：0.5
5、分辨率：0.1℃
6、热响应时间：≤40s
7、防护等级：IP55
8、角度调整误差 应不超过其量程的1.0％
9、回差： 温度计回差应不大于基本误差限的值
10、重复性： 温度计重复性极 限范围切应不大于基本误差限值的1／2
四、选型编码
EB- | ||||||
系列号 | WSS | 双金属温度计 | ||||
表盘公称直径 | -4 | Φ100 | ||||
结构形式 | 0 | 轴向（直型） | ||||
1 | 径向（角型） | |||||
安装固定形式 | 0 | 无固定装置 | ||||
1 | 可动外螺纹 | |||||
2 | 可动内螺纹 | |||||
3 | 固定螺纹 | |||||
4 | 固定法兰 | |||||
5 | 卡套螺纹 | |||||
6 | 卡套法兰 | |||||
SX | 数显 | |||||
五、规格型号
1、轴向型数字式双金属温度计
型 号 | 测温范围℃ | 精度等级 | 保护管材料 | 规 格 | 安装固定装置 | |
D | L | |||||
WSS-400SX | -50-200 | 1.0 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 | Φ6 Φ8 Φ10 Φ12 Φ14 | 75 100 150 500 750 1000 | 无固定装置 |
WSS-401SX | 可动外螺纹 | |||||
WSS-402SX | 可动内螺纹 | |||||
WSS-403SX | 固定螺纹 | |||||
WSS-404SX | 固定法兰 | |||||
WSS-405SX | 卡套螺纹 | |||||
WSS-406SX | 卡套法兰 | |||||
2、径向型数字式双金属温度计
型 号 | 测温范围℃ | 精度等级 | 保护管材料 | 规 格 | 安装固定装置 | |
D | L | |||||
WSS-410SX | -50-200 | 1.0 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 | Φ6 Φ8 Φ10 Φ12 Φ14 | 75 100 150 500 750 1000 | 无固定装置 |
WSS-411SX | 可动外螺纹 | |||||
WSS-412SX | 可动内螺纹 | |||||
WSS-413SX | 固定螺纹 | |||||
WSS-414SX | 固定法兰 | |||||
WSS-415SX | 卡套螺纹 | |||||
WSS-416SX | 卡套法兰 | |||||
